LEDEdit и контроллеры T-Series/K-Series: полное руководство
LEDEdit — это бесплатный программный пакет для Windows для создания эффектов пиксельных светодиодов и экспорта их на microSD-карту для офлайн-воспроизведения на специализированных аппаратных контроллерах. Разработанный компанией Hunan Ruicai Intelligent Technology, он питает миллионы архитектурных осветительных установок, вывесок с буквами, фасадов зданий и LED-матриц по всему миру.
Как работает LEDEdit
Рабочий процесс LEDEdit освежающе прост — никакого сетевого подключения, никакого ПК в реальном времени во время шоу:
- Создайте проект — выберите модель контроллера и пиксельный IC
- Определите расположение — нарисуйте позиции пикселей вручную, импортируйте DXF из AutoCAD/CorelDRAW или используйте автоматический генератор матриц
- Добавьте эффекты — выберите из 2300+ встроенных эффектов или импортируйте видеофайлы (AVI, SWF, GIF) как источник анимации
- Экспортируйте на SD-карту — ПО генерирует файл
.ledсо всеми данными синхронизации, расположения и анимации - Воспроизводите автономно — вставьте SD-карту в контроллер, включите питание, и шоу работает автономно
Ключевое преимущество: после программирования контроллеру нужно только питание. Ни WiFi, ни Ethernet, ни ПК. Это делает LEDEdit+T-series самым надёжным выбором для постоянных установок, где важна бесперебойная работа.
Поддерживаемые пиксельные IC
LEDEdit поддерживает практически все SPI/NRZ пиксельные чипы на рынке, включая:
- WS2811 / WS2812B / WS2813 / WS2815 — самые распространённые адресуемые светодиоды
- SK6812 / SK6813 — вариант RGBW
- APA102 / APA107 — 2-проводной SPI (более высокая частота обновления)
- LPD6803 / LPD8806 / LPD1886 — устаревшие SPI-чипы
- TM1803 / TM1804 / TM1809 / TM1812 — старые, но всё ещё широко используемые
- UCS1903 / UCS1909 / UCS1912 / UCS2903 / UCS3903 — экономичные китайские IC
- SM16703 / SM16709 / SM16712 / SM16715 / SM16716
- GS8205 / GS8206 / GS8512 / GS8516
- DMX512 — стандартные DMX-декодеры (UCS512, WS2821, SM512 и т.д.)
- TLS3001 / TLS3008 — IC для передачи на большие расстояния
- P9813 / BS0901 / BS0815 — различные специализированные чипы
Выбор правильной модели IC в LEDEdit критически важен — выберите соответствующий программный модуль (например, T-1000-WS2811 для T1000S с пикселями WS2811).
T1000S — Рабочая лошадка начального уровня
T1000S — самый популярный однопортовый SD-карточный контроллер. Он компактен, стоит около $16–$35 и поддерживает до 2 048 пикселей.
| Характеристика | Детали |
|---|---|
| Выходы | 1 порт (TTL SPI + RS485 + DMX) |
| Макс. пикселей | 2 048 |
| Напряжение | DC 5–24V |
| Макс. программ | 16 |
| Память | microSD (128МБ–2ГБ, FAT32) |
| Частота кадров | 30 fps при ≤512 px, ~15 fps при 2 048 px |
| Каскадирование | Да — цепочка нескольких контроллеров через A/B IN/OUT |
| Цена | $16–$35 |
Лучше всего для: маленьких вывесок, однозонных матриц, праздничных дисплеев, акцентного освещения с ограниченным бюджетом.
K1000C — Один порт с функциями DMX
K1000C — улучшенная версия T1000S со встроенной записью DMX-адресов, большим количеством слотов программ и оптической изоляцией для каскадирования на большие расстояния.
| Характеристика | Детали |
|---|---|
| Выходы | 1 порт (TTL + DMX + линия кодирования) |
| Макс. пикселей | 2 048 (SPI) / 512 (DMX) |
| Макс. программ | 32 |
| Напряжение | DC 5–24V |
| Функции DMX | Встроенный программатор адресов для UCS512, WS2821, SM512 и др. |
| Каскадирование | Оптическая изоляция, до 150м между блоками |
| Цена | $37–$55 |
Лучше всего для: установок, требующих поддержки DMX-пикселей, более крупных однозонных проектов и каскадных многоконтроллерных конфигураций, где нужны длинные кабельные линии.
T8000 Series — 8-портовый монстр
Семейство T8000 поддерживает до 8 192 пикселей через восемь независимых выходных портов. Существует четыре варианта:
- T8000 (базовый) — 8-портовый TTL, DC 7.5–24V
- T8000AC — питание от сети AC (110–230V), 7-сегментный дисплей
- T8000C — порты RJ45 для синхронизации с пультом
- T8000A-TTL — LCD-дисплей, внешнее DC-питание
| Характеристика | Детали |
|---|---|
| Выходы | 8 портов (TTL SPI + RS485) |
| Макс. пикселей | 8 192 всего (1 024 на порт) |
| Напряжение | DC 7.5–24V + DC 5V (отдельно) или AC 110–230V |
| Макс. программ | 16 |
| Режим DMX | До 4 096 пикселей (512 × 8) |
| Частота кадров | 30 fps на порт при ≤512 px |
| Цена | $85–$140 |
Лучше всего для: фасадов зданий, больших вывесок, многозонного архитектурного освещения, любых проектов, требующих 2 000+ пикселей.
K8000C — 8 портов с Art-Net / sACN
K8000C добавляет Ethernet-подключение к 8-портовой формуле, поддерживая протоколы Art-Net и sACN для управления в реальном времени наряду с офлайн-воспроизведением с SD-карты.
| Характеристика | Детали |
|---|---|
| Выходы | 8 портов (TTL + RS485/DMX на порт) |
| Макс. пикселей | 8 192 всего (1 024 на порт) |
| Сеть | Ethernet — Art-Net, sACN |
| Макс. DMX | 4 096 (512 × 8) |
| Каскадирование | Оптическая изоляция, до 150м |
| Цена | $85–$95 |
Лучше всего для: проектов, которым нужно как офлайн-воспроизведение с SD-карты, так и управление в реальном времени через Art-Net/sACN с осветительных пультов или медиасерверов.
Другие модели

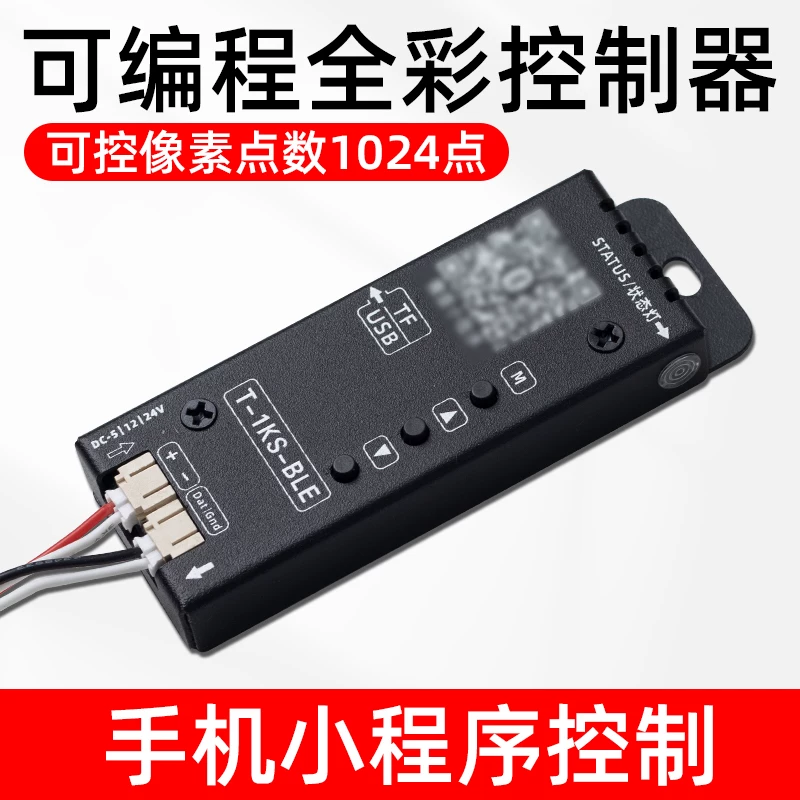

- T1KS / T2KS / T4KS / T8KS — новое поколение серии «KS» с опцией Bluetooth (T1KS-BLE)
- T300K / T600K — онлайн + офлайн 8-портовые контроллеры, ~$80–$120
- K4000C / K8000D — модели большей ёмкости с облачной и Ethernet-поддержкой
- LEDEdit PRO software — одноразовая лицензия $199, добавляет импорт DXF, слоистую временную шкалу и пакетный экспорт
Руководство по подключению
Все контроллеры T-series и K-series используют стандартный 3-контактный или 4-контактный выход:
| Пин | Сигнал (3-проводной) | Сигнал (4-проводной) |
|---|---|---|
| 1 | DAT (данные) | DAT (данные) |
| 2 | GND (земля) | CLK (такт) |
| 3 | VCC (+5V/+12V) | GND (земля) |
| 4 | — | VCC (+5V/+12V) |
Для режима DMX используйте клеммы A/B (дифференциальная пара RS-485). Всегда убеждайтесь, что земля блока питания общая между контроллером и первым пикселем.
LEDEdit vs альтернативы
| Функция | LEDEdit | xLights + FPP | MADRIX | WLED |
|---|---|---|---|---|
| Цена | Бесплатно | Бесплатно | Платные лицензии | Бесплатно |
| Офлайн-воспроизведение | ✅ SD-карта | ✅ FPP | ❌ | ❌ |
| Макс. пикселей (один блок) | 8 192 (T8000) | Неограниченно | Неограниченно | ~2 500 |
| Поддержка чипов | 100+ IC | Ограниченная | Ограниченная | 30+ IC |
| Управление в реальном времени | ❌ | ✅ | ✅ | ✅ |
| Art-Net / sACN | Только K8000C | ✅ | ✅ | Через аддон |
| Платформа | Только Windows | Win/Mac/Linux | Win/Mac | Веб-интерфейс |
| Кривая обучения | Низкая | Средняя | Высокая | Низкая |
Резюме
LEDEdit + контроллеры T-series/K-series занимают специфическую нишу: надёжное, недорогое, офлайн-управление пиксельными светодиодами. Если вам нужна постоянная установка, которая воспроизводит одно и то же шоу каждый день без сетевой зависимости — и вы хотите потратить $16–$140 на контроллер, а не $500+ на систему MADRIX — LEDEdit правильный выбор.
Для VJ-работы в реальном времени, живого баскинга или проектов, требующих тысяч видеомаппированных пикселей, используйте K8000C (для Art-Net) с MADRIX или Resolume. Для простых WiFi-управляемых эффектов дома WLED трудно превзойти. Но для вывесок, архитектурного освещения и установок с буквенными знаками экосистема LEDEdit является отраслевым стандартом.
