Cos'è un Pixel LED?
Cos’è un Pixel LED?

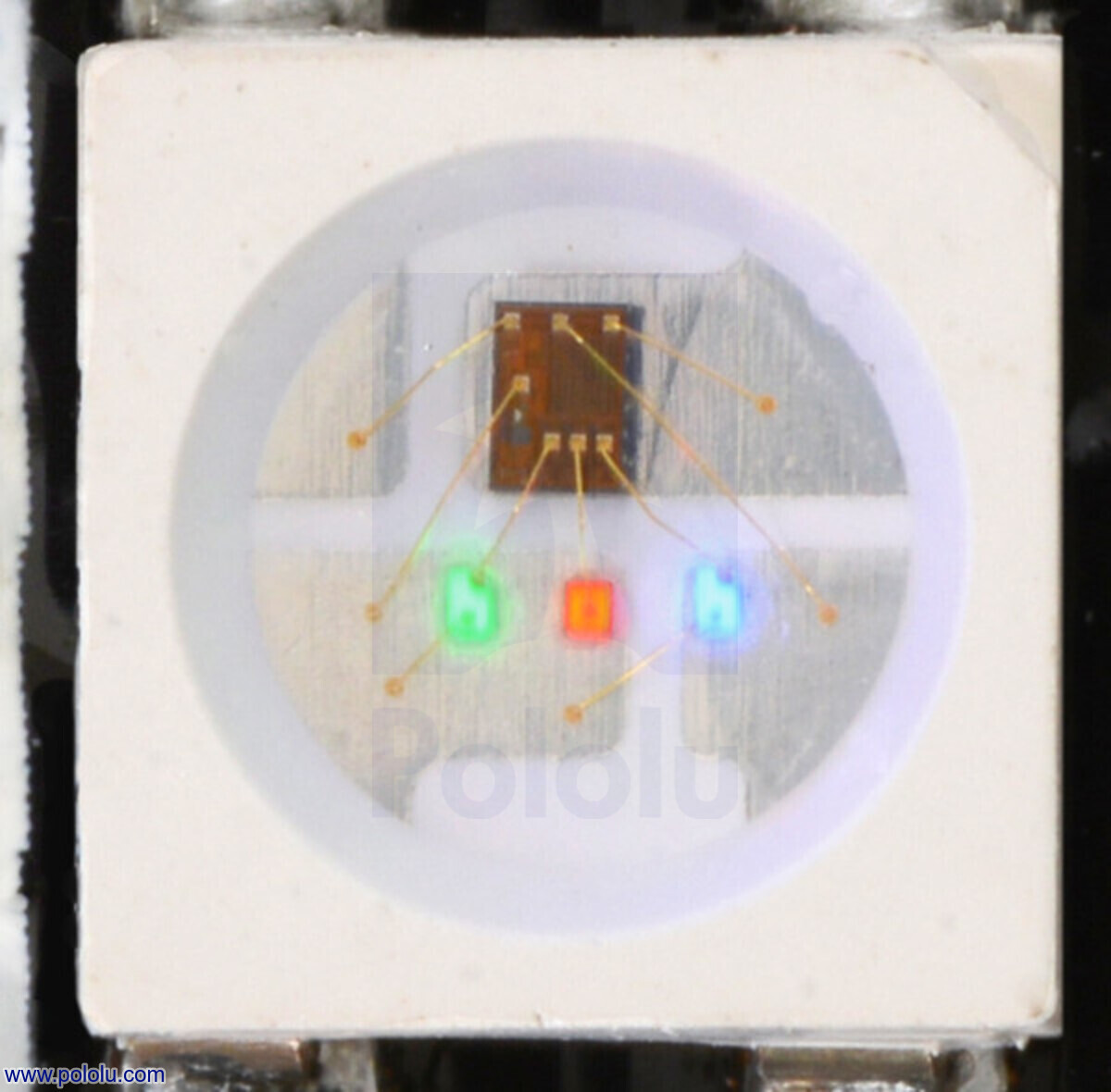

Un pixel LED (chiamato anche LED addressable) è un LED che contiene un IC driver (circuito integrato) incorporato che consente di controllare ogni singolo LED in modo indipendente.
Come Funziona
A differenza dei LED standard dove tutte le luci su una striscia mostrano lo stesso colore, i pixel LED utilizzano un protocollo dati seriale:
- Un microcontrollore invia i dati colore (24 bit per LED: 8 per rosso, 8 per verde, 8 per blu)
- Il primo LED legge i suoi 24 bit e passa il resto lungo la linea
- Questo si propaga a catena attraverso tutti i LED sulla striscia
- Ogni LED può mostrare un colore univoco simultaneamente
Componenti Chiave
| Componente | Scopo |
|---|---|
| Die LED | Il semiconduttore che emette luce (tipicamente RGB) |
| IC driver | Il chip che riceve i dati e controlla il LED (es. WS2812B) |
| Linea dati | Singolo cavo che trasporta i dati seriali dal controller ai LED |
| Linee di alimentazione | 5V o 12V + Massa |
Tipi Comuni
- WS2812B — 5V, il più popolare, 60mA per LED, refresh 400Hz
- SK6812 — 5V, simile al WS2812B ma con variante RGBW opzionale
- WS2815 — 12V, linea dati di backup, migliore per lunghe distanze
- APA102 — 5V, SPI a 2 fili, refresh 2kHz+, luminosità globale
- GS8208 — 12V, come WS2815 ma con temporizzazione diversa
