Was ist eine Pixel-LED?

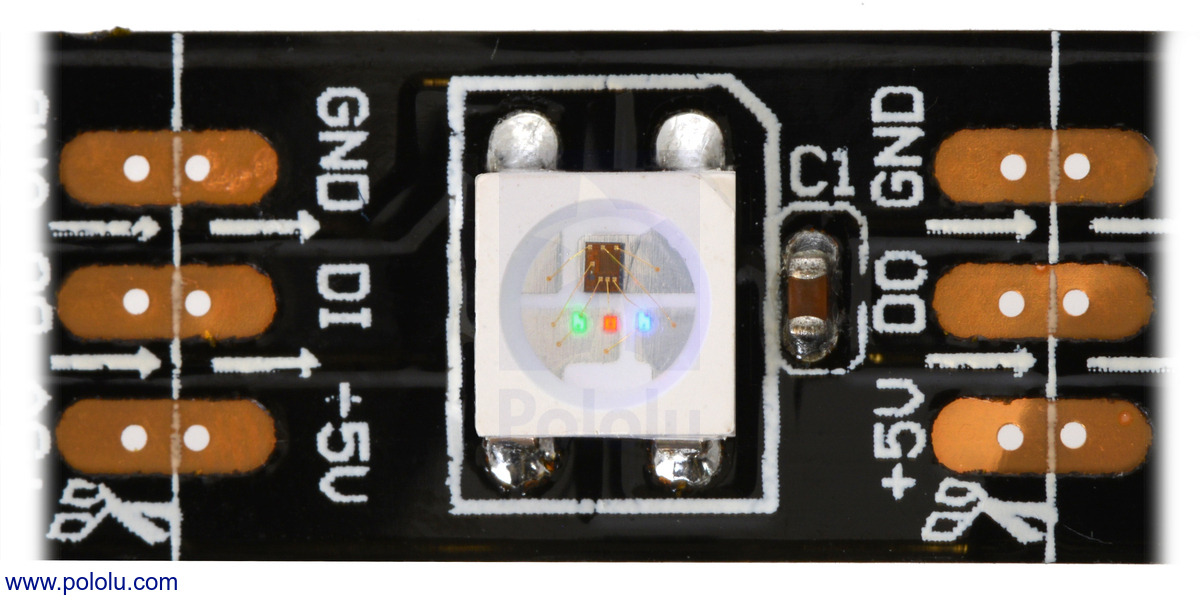

Eine Pixel-LED (auch adressierbares LED genannt) ist eine LED, die einen winzigen Mikrocontroller-Chip in jedem Gehaeuse eingebettet hat. Dieser Chip ermoeglicht es, jede LED einzeln zu steuern - separate Farbe, Helligkeit und Effekt fuer jedes einzelne Pixel in einem Streifen oder einer Matrix.
Wie es funktioniert
Jede Pixel-LED hat drei Hauptkomponenten:
- RGB-LED-Chip - Erzeugt rotes, gruenes und blaues Licht
- Treiber-IC (z. B. WS2812B) - Empfaengt Daten und steuert die LED
- Datenleitung - Verbindet jedes Pixel zum naechsten in einer Kette
Der Controller sendet ein digitales Signal den Streifen entlang. Jedes Pixel liest seine eigene Farbe aus dem Datenstrom und gibt den Rest an das naechste Pixel weiter.
Warum Pixel-LEDs grossartig sind
- Individuelle Steuerung - Jedes Pixel kann eine andere Farbe haben
- Einfache Verdrahtung - Nur 3 Draehte (Daten, +V, GND) fuer Hunderte von LEDs
- Unbegrenzte Effekte - Regenbogen, Verfolgungen, Texte, Animationen
- Preiswert - WS2812B-Streifen ab ~10 $ pro 5m
Die beliebtesten Pixel-LEDs
| Chip | Spannung | Besonderheit |
|---|---|---|
| WS2812B | 5V | Der Standard, am weitesten verbreitet |
| WS2815 | 12V | Laengere Strecken, Backup-Datenleitung |
| SK6812 | 5V | RGBW-Variante verfuegbar |
| APA102 | 5V | Hohe Bildwiederholrate, kein Timing-Problem |
Was Sie fuer Ihr erstes Projekt brauchen
- Ein ESP32 oder ESP8266 Mikrocontroller (~5-10 $)
- Ein WS2812B-Streifen (5m, 60 LEDs/m, ~10 $)
- Ein 5V-Netzteil (10A, ~15 $)
- Einige Jumper-Kabel (~2 $)
Gesamt: Unter 40 $ fuer einen voll funktionsfaehigen LED-Controller.
